Сетевой интерфейс APOLLO ENI-100 (Ethernet-драйвер) для СКУД и ОПС

Промышленный преобразователь RS-485 → Ethernet с поддержкой шифрования 256‑бит AES

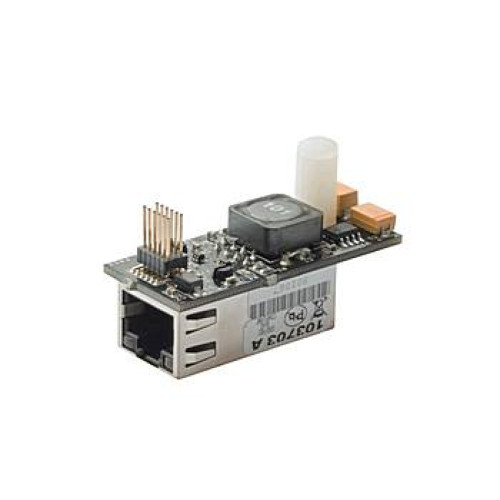

APOLLO ENI-100 — это аппаратный Ethernet-драйвер, разработанный для подключения полевых устройств контроля доступа (СКУД) и охранной сигнализации (ОПС) к сетям Ethernet. Устройство выступает в роли высоконадёжного преобразователя интерфейсов RS-485 в Ethernet 10/100 Мбит/с, позволяя заменить традиционные проводные линии связи на гибкие и масштабируемые сетевые инфраструктуры. ENI-100 полностью совместим с центральными контроллерами Apollo AAN-100 и AAN-32N, а также может использоваться для прямого подключения интерфейсных модулей AIM и охранных панелей AIO к управляющему компьютеру по локальной сети.

Устройство производится компанией Apollo Security, оборудование которой прошло сертификацию по стандартам CE и RoHS и зарекомендовало себя на критически важных объектах по всему миру.

Ключевые особенности

• Преодоление ограничений RS-485: Стандартный интерфейс RS-485 ограничен дальностью передачи до 1200 метров. ENI-100 позволяет заменить эти линии на Ethernet, снимая ограничения по расстоянию и давая возможность использовать существующую сетевую инфраструктуру объекта.

• Поддержка шифрования 256‑бит AES Rijndael: Все сообщения, передаваемые между модулями ENI-100, опционально шифруются по алгоритму AES с длиной ключа 256 бит. Это обеспечивает надёжную защиту от попыток эмуляции команд и несанкционированного доступа к системе через линии связи.

• Протокол UDP для минимизации сетевого трафика: Использование UDP-коммуникации снижает загрузку сети и исключает широковещательные рассылки, что критически важно для стабильной работы в крупных распределённых системах.

• Гибкая конфигурация: Настройка параметров ENI-100 осуществляется через встроенный веб-интерфейс или Telnet-сервер, что упрощает администрирование и не требует специального ПО.

• Простота установки: Устройство устанавливается непосредственно на платы интерфейсных модулей Apollo AIM-1SL, AIM-2SL, AIM-4SL и AIO-168/16/8 в 12-штырьковый разъем, предназначенный для установки интерфейсных драйверов. Питание ENI-100 получает от этого же разъема, что исключает необходимость в отдельном блоке питания.

• Повышенная устойчивость к перепадам напряжения: ENI-100 питается от широкого диапазона напряжений +5 до +24 В постоянного тока и потребляет всего 100 мА в типовом режиме, что обеспечивает совместимость с большинством стандартных блоков питания систем безопасности.

• Встроенная защита от перегрузок по питанию: Выходные цепи драйвера защищены от короткого замыкания и перегрузок, что повышает надёжность работы в реальных условиях эксплуатации.

• Два исполнения: Модуль ENI-100 предназначен для непосредственной установки на платы устройств Apollo, в то время как модель ENI-110 представляет собой внешний RS-485 интерфейс, который может подключаться к существующей проводке или к нескольким устройствам на одной локальной RS-485 линии.

Почему стоит выбрать сетевой интерфейс APOLLO ENI-100?

Использование оригинального модуля ENI-100 — это инвестиция в надёжность и масштабируемость вашей системы безопасности:

• Снятие ограничений по расстоянию: Стандартная линия RS-485 ограничена длиной 1200 метров. С ENI-100 расстояние между контроллером и полевыми устройствами становится практически неограниченным — вы можете управлять считывателями и охранными панелями, расположенными в любом здании вашей сети, без необходимости прокладки выделенных кабельных трасс.

• Снижение затрат на кабельную инфраструктуру: Использование существующей Ethernet-сети объекта для передачи данных СКУД и ОПС позволяет отказаться от прокладки дорогостоящих медных линий RS-485 на большие расстояния.

• Абсолютная совместимость: Модуль протестирован производителем и гарантированно работает со всеми перечисленными контроллерами, интерфейсными модулями и охранными панелями Apollo.

• Простота установки и обслуживания: Модуль устанавливается в стандартный 12-штырьковый разъём на плате устройства, не требует отдельного питания и настраивается через веб-интерфейс. Прошивка полевых устройств может обновляться удалённо по сети, что избавляет от необходимости демонтажа оборудования.

• Сохранение гарантии: Использование оригинальных комплектующих является обязательным условием для сохранения гарантийных обязательств производителя.

• Расширение существующей системы: Если на вашем объекте уже установлены интерфейсные модули AIM-1SL/AIM-2SL/AIM-4SL, использующие связь по RS-485 через драйвер ASM-48, вы можете легко «перевести» их на Ethernet, просто заменив ASM-48 на ENI-100, без замены самих модулей.

Совместимость и интеграция

Сетевой интерфейс APOLLO ENI-100 совместим со следующим оборудованием:

• Интерфейсные модули СКУД: AIM-1SL, AIM-2SL, AIM-4SL

• Охранные панели: AIO-168, AIO-16, AIO-8

• Центральные контроллеры: AAN-100, AAN-32N (используется в составе сборки AAN-4N: AIM-4SL + ENI-100)

• Управляющий компьютер: Возможно прямое подключение к ПК по сети без использования центрального контроллера

• Стандарты связи: TCP/IP, UDP, Ethernet 10/100 Мбит/с, RJ-45

• Аппаратные драйверы: Устанавливается в тот же 12-штырьковый разъём, что и ASM-48 (RS-485) и ASM-23 (RS-232)

Важно: Модуль ENI-100 может использоваться как самостоятельное устройство для подключения полевых модулей AIM/AIO напрямую к программному обеспечению APACS 3000 (минуя центральные контроллеры AAN), так и в качестве сетевого интерфейса для контроллеров AAN-100 и AAN-32N. При использовании с AAN-100 рекомендуется ознакомиться с разделом настройки параметров ENI-100 в руководстве по эксплуатации контроллера.

Часто задаваемые вопросы (FAQ)

Вопрос: В чем отличие ENI-100 от ENI-110?

Ответ: ENI-100 — это модуль, который устанавливается непосредственно на плату совместимого устройства Apollo (AIM, AIO) в 12-штырьковый разъём и питается от него. ENI-110 — это внешнее автономное устройство с собственным корпусом и внешним блоком питания, которое подключается к существующей RS-485 линии и позволяет «завести» в Ethernet сразу несколько устройств на одной шине.

Вопрос: Можно ли использовать ENI-100 для подключения AIM-4SL напрямую к компьютеру без AAN-100?

Ответ: Да. ENI-100 может использоваться для подключения интерфейсных модулей AIM-1SL, AIM-2SL и AIM-4SL непосредственно к управляющему компьютеру по сети, минуя центральный контроллер. Это удобно для небольших систем.

Вопрос: Поддерживает ли ENI-100 шифрование передаваемых данных?

Ответ: Да, устройство поддерживает опциональное шифрование 256-бит AES Rijndael, которое защищает все сообщения, передаваемые между модулями ENI-100, от перехвата и подмены.

Вопрос: Нужен ли ENI-100 отдельный блок питания?

Ответ: Нет. ENI-100 получает питание напрямую от того устройства (AIM или AIO), на плату которого он устанавливается. Питание подаётся через тот же 12-штырьковый разъём.

Вопрос: Как настраивается IP-адрес ENI-100?

Ответ: IP-адрес ENI-100 можно задать тремя способами: с помощью утилиты InitAAN, через встроенные веб-страницы модуля или через Telnet-сервер.

Вопрос: Какое максимальное количество устройств можно подключить через ENI-110?

Ответ: Точное количество зависит от конфигурации системы, но ENI-110 подключается к локальной RS-485 линии и может обслуживать несколько устройств на этой шине, в отличие от ENI-100, который подключается к одному устройству.

Вопрос: Совместим ли ENI-100 с контроллером AAN-32S?

Ответ: AAN-32S — это устаревшая модель, которая использует интерфейс RS-232 для связи с компьютером. Для подключения AAN-32S к сети Ethernet используется другой модуль — ANI-100. ENI-100 предназначен для подключения полевых устройств (AIM, AIO), а не центральных контроллеров. Для подключения AAN-32N к сети используйте встроенный модуль ANI-100.

Условия хранения и эксплуатации

Рекомендуется хранить модуль в оригинальной упаковке в сухом, защищённом от пыли и прямых солнечных лучей месте при температуре от -40°C до +85°C и влажности от 0 до 95% (без конденсации). При установке соблюдайте меры предосторожности для защиты от электростатического разряда (ESD).
