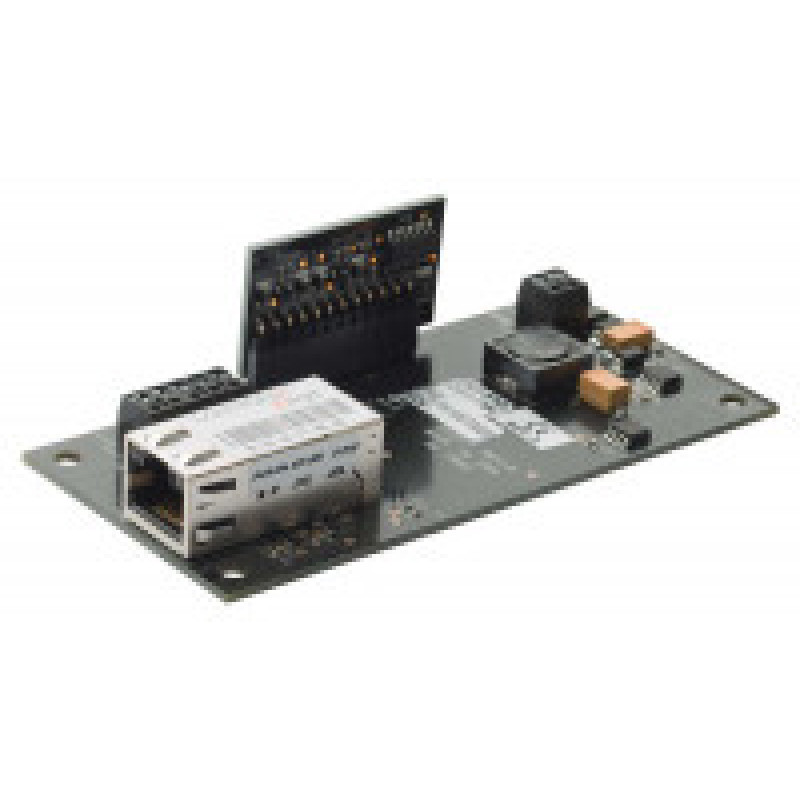

Сетевой интерфейс APOLLO ENI-110 (внешний конвертер RS-485 → Ethernet) для СКУД и ОПС

Промышленный Ethernet-конвертер с питанием от внешнего источника и шифрованием 256‑бит AES

APOLLO ENI-110 — это внешний аппаратный Ethernet-драйвер (конвертер), предназначенный для подключения полевых устройств контроля доступа (СКУД) и охранной сигнализации (ОПС) компании APOLLO к сети Ethernet. Устройство выступает в роли высоконадёжного преобразователя интерфейсов RS-485 в Ethernet 10/100 Мбит/с, позволяя заменить традиционные проводные линии связи на гибкие и масштабируемые сетевые инфраструктуры. ENI-110 полностью совместим с центральными контроллерами Apollo AAN-100 и AAN-32N, а также может использоваться для прямого подключения интерфейсных модулей AIM и охранных панелей AIO к управляющему компьютеру по локальной сети.

Устройство производится компанией Apollo Security, оборудование которой прошло сертификацию по стандартам CE и RoHS и зарекомендовало себя на критически важных объектах по всему миру.

Ключевые особенности

• Преодоление ограничений RS-485: Стандартный интерфейс RS-485 ограничен дальностью передачи до 1200 метров. ENI-110 позволяет заменить эти линии на Ethernet, снимая ограничения по расстоянию и давая возможность использовать существующую сетевую инфраструктуру объекта.

• Внешнее исполнение: В отличие от встраиваемого модуля ENI-100, ENI-110 выполнен как автономное устройство в собственном корпусе. Он оснащён портом RS-485 для подключения к стандартной линии связи и питается от внешнего источника питания, что упрощает интеграцию в уже существующие системы.

• Поддержка нескольких устройств: ENI-110 подключается к локальной шине RS-485 и может обслуживать сразу несколько полевых устройств (AIM, AIO), находящихся на этой линии, что делает его экономически выгодным решением для распределённых систем.

• Поддержка шифрования 256‑бит AES Rijndael: Все сообщения, передаваемые между модулями ENI-110, опционально шифруются по алгоритму AES с длиной ключа 256 бит. Это обеспечивает надёжную защиту от попыток эмуляции команд и несанкционированного доступа к системе через линии связи.

• Протокол UDP для минимизации сетевого трафика: Использование UDP-коммуникации снижает загрузку сети и исключает широковещательные рассылки, что критически важно для стабильной работы в крупных распределённых системах.

• Гибкая конфигурация: Настройка параметров ENI-110 осуществляется через встроенный веб-интерфейс или Telnet-сервер, что упрощает администрирование и не требует специального ПО.

• Упрощённый монтаж: Четыре отверстия на плате служат для установки ENI-110 в монтажном коробе или другом месте.

• Повышенная устойчивость к перепадам напряжения: ENI-110 питается от широкого диапазона напряжений +5 до +24 В постоянного тока и потребляет всего 100 мА в типовом режиме, что обеспечивает совместимость с большинством стандартных блоков питания систем безопасности.

• Два исполнения: В то время как ENI-100 предназначен для непосредственной установки на платы устройств Apollo, модель ENI-110 представляет собой внешний RS-485 интерфейс, который может подключаться к существующей проводке или к нескольким устройствам на одной локальной RS-485 линии.

Почему стоит выбрать сетевой интерфейс APOLLO ENI-110?

Использование оригинального модуля ENI-110 — это инвестиция в надёжность и масштабируемость вашей системы безопасности:

• Снятие ограничений по расстоянию: Стандартная линия RS-485 ограничена длиной 1200 метров. С ENI-110 расстояние между контроллером и полевыми устройствами становится практически неограниченным — вы можете управлять считывателями и охранными панелями, расположенными в любом здании вашей сети, без необходимости прокладки выделенных кабельных трасс.

• Снижение затрат на кабельную инфраструктуру: Использование существующей Ethernet-сети объекта для передачи данных СКУД и ОПС позволяет отказаться от прокладки дорогостоящих медных линий RS-485 на большие расстояния.

• Экономическая эффективность: Один ENI-110 может обслуживать сразу несколько полевых устройств на одной локальной шине RS-485, что снижает стоимость развёртывания системы по сравнению с использованием индивидуальных конвертеров для каждого устройства.

• Абсолютная совместимость: Модуль протестирован производителем и гарантированно работает со всеми перечисленными контроллерами, интерфейсными модулями и охранными панелями Apollo.

• Сохранение гарантии: Использование оригинальных комплектующих является обязательным условием для сохранения гарантийных обязательств производителя.

• Универсальность применения: ENI-110 может использоваться как для модернизации существующих систем, так и при создании новых распределённых объектов. Он идеально подходит для ситуаций, когда на объекте уже проложена Ethernet-сеть, а полевые устройства разбросаны по территории.

Совместимость и интеграция

Сетевой интерфейс APOLLO ENI-110 совместим со следующим оборудованием:

• Интерфейсные модули СКУД: AIM-1SL, AIM-2SL, AIM-4SL

• Охранные панели: AIO-168, AIO-16, AIO-8

• Центральные контроллеры: AAN-100, AAN-32N (используется в составе сборки AAN-4N: AIM-4SL + ENI-110)

• Управляющий компьютер: Возможно прямое подключение к ПК по сети без использования центрального контроллера

• Стандарты связи: TCP/IP, UDP, Ethernet 10/100 Мбит/с, RJ-45

Часто задаваемые вопросы (FAQ)

Вопрос: В чем отличие ENI-110 от ENI-100?

Ответ: ENI-110 — это внешнее автономное устройство с собственным корпусом и питанием от внешнего блока. Оно подключается к существующей RS-485 линии и может обслуживать сразу несколько устройств на этой шине. ENI-100 — это встраиваемый модуль, который устанавливается непосредственно на плату совместимого устройства Apollo (AIM, AIO) в 12-штырьковый разъём и питается от этого устройства.

Вопрос: Можно ли использовать ENI-110 для подключения AIM-4SL напрямую к компьютеру без AAN-100?

Ответ: Да. ENI-110 может использоваться для подключения интерфейсных модулей AIM-1SL, AIM-2SL и AIM-4SL непосредственно к управляющему компьютеру по сети, минуя центральный контроллер. Это удобно для небольших систем.

Вопрос: Поддерживает ли ENI-110 шифрование передаваемых данных?

Ответ: Да, устройство поддерживает опциональное шифрование 256-бит AES Rijndael, которое защищает все сообщения, передаваемые между модулями ENI-110, от перехвата и подмены.

Вопрос: Нужен ли ENI-110 отдельный блок питания?

Ответ: Да, ENI-110 требует подключения к внешнему источнику питания напряжением от +5 до +24 В постоянного тока. В комплект поставки блок питания обычно не входит, его необходимо приобретать отдельно.

Вопрос: Как настраивается IP-адрес ENI-110?

Ответ: IP-адрес ENI-110 можно задать тремя способами: с помощью утилиты InitAAN, через встроенные веб-страницы модуля или через Telnet-сервер.

Вопрос: Совместим ли ENI-110 с контроллером AAN-32S?

Ответ: AAN-32S — это устаревшая модель, которая использует интерфейс RS-232 для связи с компьютером. ENI-110 может использоваться для подключения полевых устройств к AAN-32S, но для подключения самого контроллера к сети требуется другой модуль.

Вопрос: Какое максимальное количество устройств можно подключить через один ENI-110?

Ответ: ENI-110 подключается к локальной RS-485 линии и может обслуживать несколько устройств на этой шине. Рекомендуемое производителем количество — до 8 устройств на одну линию RS-485 при использовании драйвера ASM-48.

Условия хранения и эксплуатации

Рекомендуется хранить модуль в оригинальной упаковке в сухом, защищённом от пыли и прямых солнечных лучей месте при температуре от -40°C до +85°C и влажности от 0 до 95% (без конденсации). При установке соблюдайте меры предосторожности для защиты от электростатического разряда (ESD).
