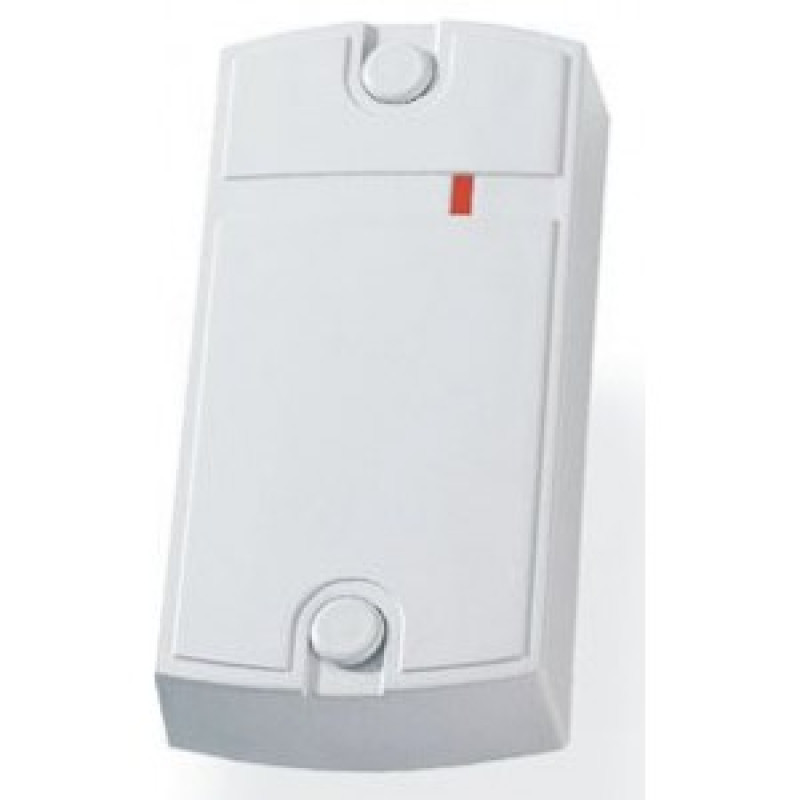

Считыватель Ironlogic Matrix‑II EH бесконтактный для карт EM‑Marine и HID Prox

Универсальный проксимити‑считыватель для систем контроля доступа (СКУД)

Бесконтактный считыватель Ironlogic Matrix‑II (мод. EH) от российского производителя — это компактное и надёжное устройство, предназначенное для идентификации персонала по RFID‑картам и брелокам стандартов EM‑Marine и HID ProxCard II. Он применяется в составе сетевых и автономных систем контроля и управления доступом (СКУД) для считывания уникального идентификационного номера с проксимити‑карты и передачи его на контроллер. Считыватель совместим с большинством контроллеров, поддерживающих выходные интерфейсы Wiegand‑26 или Touch Memory (Dallas 1‑Wire), что делает его одним из самых востребованных решений для российского рынка безопасности. Благодаря удачному сочетанию цены, универсальности и качеству сборки, считыватель Matrix‑II EH пользуется стабильным спросом как у профессиональных интеграторов, так и у конечных пользователей.

Ключевые особенности IronLogic Matrix‑II EH

• Одновременная поддержка двух стандартов карт: Устройство работает с популярными форматами идентификаторов EM‑Marine (125 кГц) и HID ProxCard II, HID ISOProx II. что позволяет использовать его в смешанных системах или при постепенной замене парка карт без замены считывателей.

• Два выходных протокола: Поддерживает интерфейсы Wiegand‑26 (стандарт для большинства контроллеров) и Touch Memory (Dallas 1‑Wire, эмуляция DS1990A). Выбор протокола осуществляется с помощью перемычек внутри корпуса, что обеспечивает гибкость при интеграции в существующую инфраструктуру.

• Оптимальная дальность считывания: Стабильное считывание карт и брелоков осуществляется на расстоянии от 6 до 14 см (рекомендуемое расстояние — 8–10 см) при правильной установке. Дальность может незначительно варьироваться в зависимости от типа идентификатора и материала поверхности, на которую монтируется считыватель.

• Надёжная световая и звуковая индикация: Оснащён двухцветным светодиодом (красный/зелёный) и встроенным зуммером, которые сигнализируют об успешном считывании, ошибке или состоянии готовности. Для удобства интеграции предусмотрена возможность внешнего управления светодиодом (раздельно красным и зелёным) и звуком через замыкание соответствующих контактов на общий провод.

• Широкий диапазон рабочих температур: Корпус из ABS‑пластика и внутренняя схема рассчитаны на эксплуатацию при температурах от -40°C до +50°C. Это позволяет устанавливать считыватель как внутри отапливаемых помещений, так и на улице (при условии защиты от прямого попадания осадков).

• Компактный корпус и простой монтаж: Устройство имеет стандартные для отрасли габариты 85×44×18 мм и устанавливается на любую ровную поверхность с помощью винтов (в комплекте — два шурупа и два дюбеля). В комплекте также идут две декоративные заглушки, закрывающие винты и придающие устройству аккуратный внешний вид.

Технические характеристики IronLogic Matrix‑II EH

Почему стоит выбрать считыватель Ironlogic Matrix‑II EH?

• Проверенное временем решение: IronLogic — один из ведущих российских производителей оборудования для СКУД, и модель Matrix‑II EH уже много лет остаётся в числе самых продаваемых считывателей на рынке, заслужив репутацию надёжного и неприхотливого устройства.

• Универсальность применения: Благодаря одновременной поддержке EM‑Marine и HID Prox считыватель одинаково хорошо подходит как для новых объектов (где обычно используют более бюджетные карты EM‑Marine), так и для модернизации старых систем, где уже установлены карты HID.

• Простота настройки и монтажа: Выбор выходного протокола (Wiegand или Touch Memory) осуществляется перемычками на плате — никакого программирования не требуется. На корпусе предусмотрены специальные проушины для удобного крепления.

• Гибкость интеграции: Наличие двух независимых выходных интерфейсов делает считыватель совместимым с подавляющим большинством контроллеров СКУД, представленных на российском рынке. При необходимости считыватель легко подключается к платам расширения и сетевым контроллерам различных производителей.

• Сохранение гарантии: Оборудование IronLogic поставляется с гарантией 12 месяцев, а при соблюдении условий эксплуатации и использования оригинальных блоков питания срок службы устройства может достигать нескольких лет безотказной работы.

Совместимость и подключение IronLogic Matrix‑II EH

Считыватель Matrix‑II EH совместим с любыми контроллерами СКУД, поддерживающими один из двух выходных протоколов:

• Wiegand‑26: Наиболее распространённый стандарт. Поддерживается практически всеми контроллерами российского и зарубежного производства.

• Touch Memory (Dallas 1‑Wire): Специфический интерфейс, используемый в некоторых автономных контроллерах и системах на базе микросхем DS1990A.

Перед монтажом необходимо с помощью перемычек на плате считывателя выбрать нужный выходной протокол. При подключении по интерфейсу Touch Memory важно не забыть соединить сигнальный провод DATA1 с общим проводом (GND), иначе считыватель не будет передавать данные.

При подключении по Wiegand‑26 рекомендуется использовать экранированную витую пару для линии длиной более 50 метров. Максимальная длина линии Wiegand составляет 100 метров, Touch Memory — 15 метров.

Часто задаваемые вопросы (FAQ)

Вопрос: В чём разница между считывателями IronLogic Matrix‑II EH и IronLogic Matrix‑III EH?

Ответ: Основное отличие — в способе подключения проводов. У IronLogic Matrix‑II EH провода подключаются на клеммник внутри корпуса считывателя (под винт), а у IronLogic Matrix‑III EH провода уже выходят из корпуса считывателя наружу (готовый кабель). Также различается дизайн корпуса и цена.

Вопрос: Какие карты и брелоки поддерживаются?

Ответ: Считыватель поддерживает все идентификаторы стандарта EM‑Marine (рабочая частота 125 кГц), в том числе карты EM4100, EM4102, а также брелоки формата EM‑Marine. Кроме того, поддерживаются карты HID ProxCard II, HID ISOProx II(125 кГц). Обратите внимание, что считыватель не работает с картами стандарта Mifare (13,56 МГц).

Вопрос: Какова реальная дальность считывания?

Ответ: Заявленная дальность — до 14 см, но она достигается при оптимальных условиях: качественная карта, отсутствие металлических предметов вблизи антенны считывателя, правильный блок питания. На практике стабильное считывание обычно обеспечивается на расстоянии 6–10 см. Если дальность заметно меньше, проверьте блок питания — использование импульсных БП без фильтрации может значительно снижать чувствительность.

Вопрос: Можно ли управлять светодиодом считывателя от контроллера?

Ответ: Да, для этого на считывателе предусмотрены контакты LED‑R (управление красным светодиодом) и LED‑G (управление зелёным). Подавая на них «землю» (GND) от контроллера, можно зажигать соответствующий цвет. Одновременное замыкание обоих контактов не приводит к повреждению, но в такой ситуации будет гореть только один из цветов (какой именно — зависит от конкретной реализации).

Вопрос: Можно ли установить два считывателя Matrix‑II EH рядом (на вход и выход)?

Ответ: Да, но при монтаже необходимо соблюдать минимальные расстояния между считывателями во избежание взаимных помех. Если считыватели установлены в разных плоскостях (например, на противоположных стенах), минимальное расстояние составляет 10 см. Если они расположены в параллельных плоскостях и их антенны находятся на одной оси, минимальное расстояние увеличивается до 25 см.

Вопрос: Почему считыватель перестал реагировать на карты?

Ответ: Наиболее вероятные причины:

1. Неправильное подключение (особенно часто забывают соединить DATA1 с GND при работе по Touch Memory).

2. Использование некачественного импульсного блока питания (замените на трансформаторный или хорошо фильтрованный).

3. Монтаж на металлическую поверхность (в этом случае между дверью и считывателем нужно проложить неметаллическую прокладку толщиной не менее 5 мм).

4. Повреждение кабеля или плохой контакт в клеммнике.

Вопрос: Считыватель видит карты, но контроллер не открывает дверь. В чём дело?

Ответ: Возможно, не совпадает формат передачи данных (Wiegand‑26 имеет строго определённую структуру из 26 бит). Попробуйте подключить считыватель к другому контроллеру или проверьте настройки контроллера. Также убедитесь, что на карте записан корректный код, и он добавлен в базу данных контроллера.

Условия хранения и эксплуатации IronLogic Matrix‑II EH

Рекомендуется хранить считыватель в оригинальной упаковке в сухом, защищённом от пыли и прямых солнечных лучей месте при температуре от -40°C до +50°C и влажности до 95% (без конденсации). При установке на улице следует обеспечить защиту от прямого попадания воды (например, установить под козырёк), так как степень защиты корпуса IP54 не гарантирует герметичность при длительном воздействии водяных струй.
