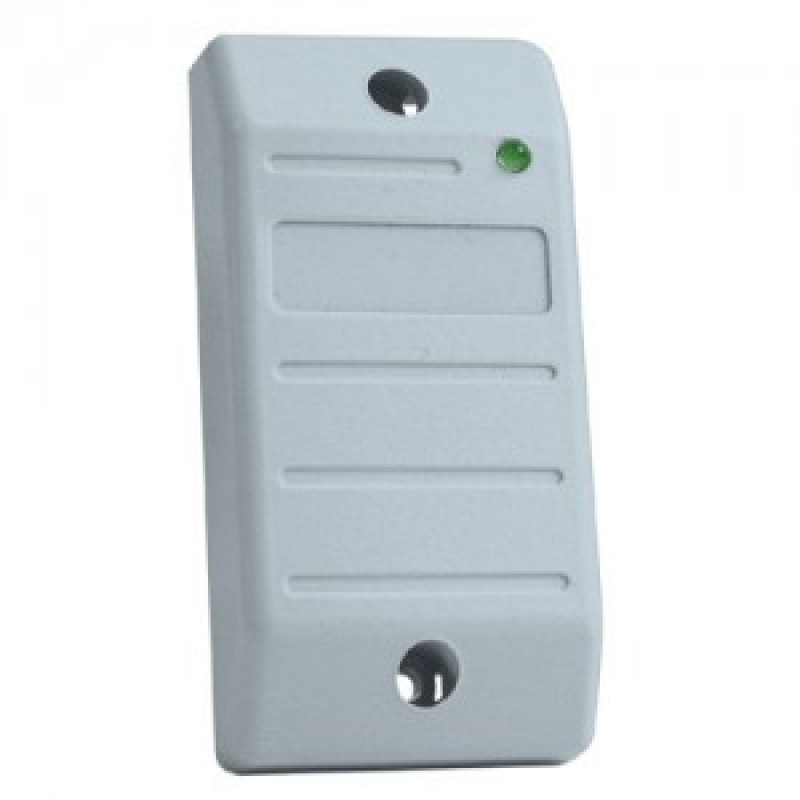

Бесконтактный считыватель PROX H-Reader для карт HID Prox

Универсальный Wiegand/Touch Memory считыватель для систем контроля доступа (СКУД)

Бесконтактный считыватель PROX H-Reader от российского производителя PROX — это компактное и надежное устройство, предназначенное для идентификации персонала по RFID-картам и брелокам формата HID Prox (125 кГц). Считыватель считывает уникальный идентификационный номер с поднесенного к нему идентификатора и передает его на контроллер по одному из популярных протоколов: Wiegand или Touch Memory (Dallas 1-Wire).

Модель PROX H-Reader ориентирована в первую очередь на работу с идентификаторами HID Prox — отраслевым стандартом для систем безопасности по всему миру. Устройство сочетает в себе компактный дизайн, широкий диапазон рабочих температур и гибкость подключения, что делает его отличным выбором для систем контроля доступа на объектах, где уже используются карты HID.

Ключевые особенности

• Поддержка отраслевого стандарта HID Prox: Считыватель работает на частоте 125 кГц и ориентирован на идентификаторы формата HID Prox (ProxCard II, ISOProx II) — один из самых распространенных стандартов проксимити-карт в мире. Это идеальное решение для модернизации или расширения существующих систем на базе оборудования HID.

• Два выходных протокола для максимальной совместимости: Поддерживает интерфейсы Wiegand (с автоматическим выбором форматов 26, 34, 37, 40, 42 бит) и Touch Memory (эмуляция DS1990A). Вы можете подключать считыватель к контроллерам большинства известных производителей без дополнительных преобразователей.

• Дальность считывания до 12 см: Стабильное считывание карт HID Prox осуществляется на расстоянии до 10-12 см. Этого достаточно для комфортного и быстрого прохода.

• Световая и звуковая индикация: Считыватель оснащен двухцветным светодиодом и встроенным зуммером, которые сигнализируют об успешном считывании, ошибке или состоянии готовности.

• Режим синхронизации для монтажа на тонкие стены: При установке двух считывателей на противоположных сторонах тонкой стены (менее 20 см) предусмотрен режим синхронизации. Считыватели работают поочередно, что исключает взаимные помехи и ложные срабатывания.

• Широкий диапазон рабочих температур: Считыватель рассчитан на эксплуатацию при температурах от -40°C до +50°C, что позволяет устанавливать его как внутри отапливаемых помещений, так и на улице.

• Устойчивость к воздействию влаги: Степень защиты корпуса IP64 обеспечивает защиту от пыли и брызг воды, что особенно важно при уличной установке. Для более жестких условий доступна модификация H-Reader-232w со степенью защиты IP65.

• Компактный корпус и простой монтаж: Устройство имеет габариты 78×40×16 мм и устанавливается на любую ровную поверхность с помощью винтов. В комплекте идут декоративные заглушки, закрывающие винты и придающие устройству аккуратный внешний вид.

• Применим для монтажа на металлические поверхности: Считыватель может устанавливаться на металлические поверхности, хотя дальность считывания при этом может незначительно уменьшиться.

Почему стоит выбрать считыватель PROX H-Reader?

• Ориентация на индустриальный стандарт HID Prox: Считыватель PROX H-Reader идеально подходит для объектов, где уже используются карты HID Prox — отраслевой стандарт для систем контроля доступа по всему миру. При модернизации системы вы можете оставить существующий парк карт, заменив только считыватели или контроллеры.

• Проверенное качество российского производителя: Компания PROX является российским разработчиком и производителем оборудования для систем контроля доступа. Считыватели серии PROX зарекомендовали себя как надежные и неприхотливые устройства.

• Гибкость интеграции: Благодаря поддержке Wiegand и Touch Memory, считыватель совместим с огромным количеством контроллеров, представленных на рынке. Это делает его отличным выбором как для новых объектов, так и для модернизации существующих систем.

• Простота настройки и монтажа: Выбор выходного протокола осуществляется автоматически или с помощью перемычек на плате — никакого сложного программирования не требуется. Компактные размеры и продуманная конструкция обеспечивают быстрый и удобный монтаж. Для настройки синхронизации двух считывателей достаточно перерезать одну перемычку.

• Надёжность и долговечность: Широкий диапазон рабочих температур (-40…+50°C) и влагозащищенный корпус IP64 позволяют использовать считыватель в различных климатических условиях, включая уличную установку.

Совместимость и подключение

Считыватель PROX H-Reader совместим с любыми контроллерами СКУД, поддерживающими один из двух выходных протоколов:

• Wiegand (26/34/37/40/42 бит): Наиболее распространённый стандарт. Поддерживается практически всеми контроллерами российского и зарубежного производства (RusGuard, Apollo, PERCo, Parsec, Sphinx и др.). Формат определяется автоматически.

• Touch Memory (Dallas 1-Wire, DS1990A): Интерфейс, используемый в некоторых контроллерах и системах на базе микросхем DS1990A.

Подключение: Считыватель подключается к контроллеру по четырём проводам: питание (GND и +12В), DATA0 (Wiegand) или DQ (Touch Memory), DATA1. Для линии длиной более 50 метров рекомендуется использовать экранированную витую пару.

Синхронизация при монтаже на тонкие стены: При установке двух считывателей на противоположных сторонах стены толщиной менее 20 см необходимо перевести один из считывателей в режим «Ведомый», перерезав белую перемычку на его плате. В режиме синхронизации считыватели работают поочередно, что исключает взаимные помехи.

Важно: Считыватель PROX H-Reader не работает с картами стандарта EM-Marine (125 кГц) и Mifare (13,56 МГц). Для работы с этими стандартами используйте другие модели считывателей PROX.

Важно: При установке на металлическую поверхность дальность считывания может уменьшиться. Рекомендуется использовать неметаллическую прокладку толщиной не менее 5 мм между считывателем и металлом для сохранения максимальной дальности.

Часто задаваемые вопросы (FAQ)

Вопрос: Какие карты и брелоки поддерживает H-Reader?

Ответ: Считыватель поддерживает идентификаторы формата HID Prox (125 кГц): карты ProxCard II, ISOProx II, а также брелоки формата HID Prox. Обратите внимание, что считыватель не работает с картами стандарта EM-Marine (125 кГц) и Mifare (13,56 МГц).

Вопрос: Какова реальная дальность считывания?

Ответ: Заявленная дальность для карт HID Prox — до 10-12 см. Дальность достигается при оптимальных условиях: качественная карта, отсутствие металлических предметов вблизи антенны считывателя, стабильное питание. При монтаже на металлическую поверхность дальность может уменьшиться.

Вопрос: Чем отличается H-Reader от EM-Reader?

Ответ: Основное отличие — рабочая частота и поддерживаемые карты. H-Reader работает на частоте 125 кГц и поддерживает карты формата HID Prox. EM-Reader работает на частоте 125 кГц, но поддерживает карты формата EM-Marine (EM4100, EM4102).

Вопрос: В чем разница между базовой моделью H-Reader и модификацией H-Reader-232w?

Ответ: Базовая модель H-Reader имеет пластиковый корпус со степенью защиты IP64 и выходные интерфейсы Wiegand / Touch Memory. Модификация H-Reader-232w имеет выходной интерфейс RS-232 (подключение к COM-порту компьютера) и повышенную степень защиты корпуса IP65, что делает ее более защищенной от влаги и пыли для уличной установки.

Вопрос: Как настроить синхронизацию двух считывателей, установленных на противоположных сторонах тонкой стены?

Ответ: Считыватели поставляются в режиме «Главный». Для перевода одного из считывателей в режим «Ведомый» необходимо перерезать белую перемычку на его плате. В режиме синхронизации считыватели работают поочередно, что исключает взаимные помехи.

Вопрос: Почему считыватель перестал реагировать на карты?

Ответ: Наиболее вероятные причины:

1. Неправильное подключение (особенно часто забывают соединить DATA1 с GND при работе по Touch Memory).

2. Использование некачественного импульсного блока питания (замените на трансформаторный или хорошо фильтрованный).

3. Монтаж на металлическую поверхность без прокладки.

4. Повреждение кабеля или плохой контакт в клеммнике.

Вопрос: Совместим ли считыватель с контроллерами Apollo AAN-100 или RusGuard ACS-102?

Ответ: Да, при подключении по интерфейсу Wiegand (26 бит) считыватель совместим с этими контроллерами. Считыватель автоматически выбирает подходящий формат Wiegand (26, 34, 37, 40, 42 бит), что обеспечивает совместимость с большинством контроллеров.

Условия хранения и эксплуатации

Рекомендуется хранить считыватель в оригинальной упаковке в сухом, защищенном от пыли и прямых солнечных лучей месте при температуре от -40°C до +50°C и влажности до 95% (без конденсации). При установке на улице следует обеспечить защиту от прямого попадания воды под углом, так как степень защиты IP64 не гарантирует герметичность при длительном воздействии водяных струй. Для более жестких условий рекомендуется использовать модификацию H-Reader-232w со степенью защиты IP65.
