DIMETIX DAE-10-050: высокоточный промышленный лазерный дальномер ближнего радиуса действия

Компактное решение для бесконтактного контроля расстояния до 50 м. Номер в ГРСИ РФ: 88761-23

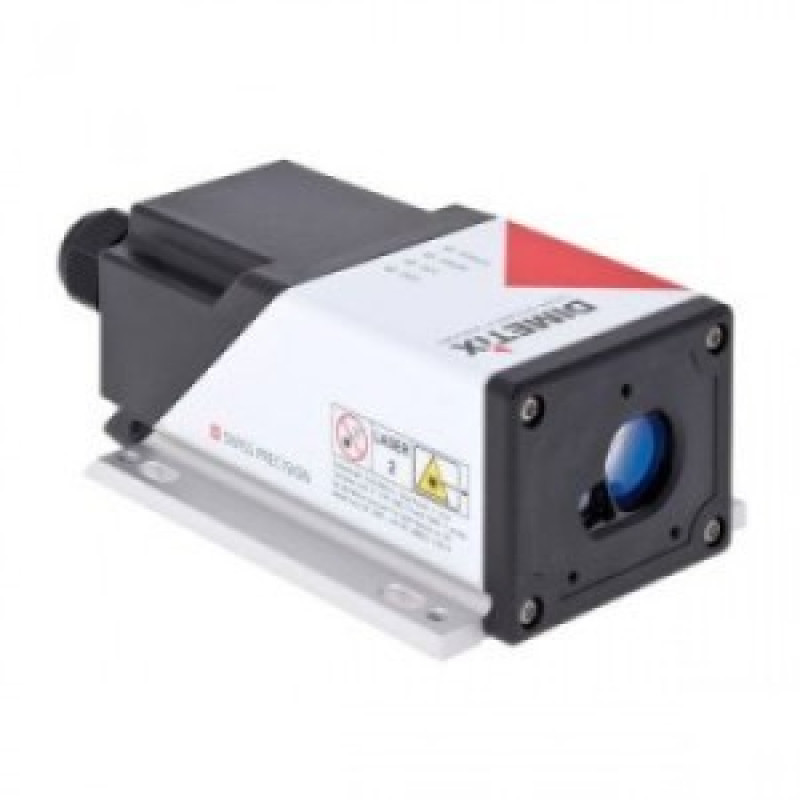

Промышленный лазерный дальномер DIMETIX DAE-10-050 (арт. 500633) от швейцарской компании Dimetix AG — это высокоточный датчик расстояния из серии D, предназначенный для встраивания в системы промышленной автоматизации, требующие бесконтактного контроля на относительно небольших дистанциях. Устройство идеально подходит для точного позиционирования, измерения уровней, контроля перемещений и мониторинга в цехах и на складах, обеспечивая точность до ±1,0 мм и частоту измерений до 100 Гц. Благодаря прочному корпусу с защитой IP65, широкому диапазону рабочих температур и гибким возможностям интеграции, датчик становится незаменимым инструментом для задач, где не требуется сверхбольшая дальность, но критически важны надёжность и стабильность показаний.

Ключевые особенности DIMETIX DAE-10-050

Оптимальный диапазон измерений для ближней зоны

Основное отличие модели — её специализация на малых и средних дистанциях. Устройство обеспечивает измерение расстояний от 0,05 до 50 метров. Диапазон на естественных поверхностях составляет 0,05…~100 м, а на специальной отражающей фольге Dimetix — ~40…50 м. Это делает его идеальным выбором для автоматизированных линий, станков и складских комплексов, где требуется точность на ограниченном пространстве.

Высокая точность и надёжность измерений

Датчик обеспечивает типичную точность измерений ±1,0 мм при доверительном интервале 2σ (уровень достоверности 95,4%), а повторяемость составляет ±0,3 мм. Такая точность гарантирует правильность результатов даже при длительной непрерывной эксплуатации в ответственных технологических процессах.

Высокая скорость работы и быстрая реакция

Устройство поддерживает максимальную частоту измерений 100 Гц. Выходная частота для отслеживания быстроперемещающихся объектов также составляет 100 Гц. Это решение обеспечивает мониторинг и контроль в реальном времени.

Надёжность в суровых условиях и долговечность

Дальномер заключён в прочный корпус из алюминиевого сплава со степенью защиты IP65. Он способен стабильно работать при температурах от -40°C до +60°C, что делает его идеальным для наружного применения, горячих цехов и неотапливаемых складов. Долговечность лазерного диода составляет 50 000 часов при 20°C.

Расширенные возможности интеграции и мощная логика управления

В базовой комплектации доступны интерфейсы RS-232, RS-422/RS-485, SSI и USB. Опционально возможна установка интерфейсов промышленного Ethernet (PROFINET, EtherNet/IP, EtherCAT), а также поддержка PROFIBUS через внешний адаптер. Поддерживается подключение до 100 датчиков на одной линии RS-422/RS-485.
Датчик оснащён высокоточным аналоговым выходом 0/4…20 мА с погрешностью всего ±0,1%, одним программируемым цифровым входом, двумя программируемыми цифровыми выходами и отдельным цифровым выходом для сигнализации ошибок. Тип цифрового выхода может быть выбран (NPN, PNP, Push-Pull).

Простота подключения и настройки

Внутренние винтовые клеммы для подключения питания и интерфейсов упрощают монтаж и обслуживание устройства. Протокол ASCII позволяет управлять внешними дисплеями и системами визуализации. Четыре светодиода обеспечивают наглядную индикацию статуса работы датчика.

Видимый красный лазер

Класс лазера II (620-690 нм, <0,95 мВт) облегчает юстировку и настройку прибора при монтаже.

Преимущества выбора DIMETIX DAE-10-050

Промышленный дальномер DAE-10-050 создан для бескомпромиссного контроля в самых требовательных отраслях, где важен контроль на ближних и средних дистанциях.

• Автоматизация промышленных процессов: Благодаря высокой частоте измерений и широкому набору интерфейсов датчик может быть легко интегрирован в любую автоматизированную систему управления. Он отлично справляется с контролем петли в разматывателях и намотчиках, точным позиционированием кранов, тележек и штабелеров, а также с измерением длины при резке на ограниченных пространствах.

• Логистика и крупнотоннажные склады: Использование DAE-10-050 позволяет определять уровень загрузки бункеров, силосов и отстойников (до 50 м), контролировать намотку рулонов стали, бумаги или текстиля, а также обеспечивать безопасную работу кранов и исключать их столкновение в цехах.

• Швейцарское качество и надёжность: Dimetix — признанный мировой лидер в области промышленных лазерных измерений. Оборудование этой швейцарской компании используется на таких сложных объектах, как атомные электростанции, металлургические комбинаты и правительственные учреждения. DAE-10-050 — это инструмент, созданный для многолетней безаварийной работы.

Совместимость и интеграция

Промышленный дальномер DIMETIX DAE-10-050 совместим с широким спектром промышленного оборудования и систем:

• Промышленные контроллеры (PLC): Подключается через аналоговый выход (4-20 мА) или цифровые интерфейсы (RS-232/422/485, SSI, опционально PROFINET, EtherNet/IP, EtherCAT, PROFIBUS).

• Программное обеспечение SCADA: Данные могут быть легко интегрированы в любые системы диспетчеризации и мониторинга.

• Сетевые интерфейсы: Поддерживается до 100 датчиков на одной линии RS-422/RS-485.

• Управление внешними дисплеями: Поддерживается протокол ASCII для управления внешними дисплеями и системами визуализации.

Схема подключения и настройка

Промышленный дальномер DIMETIX DAE-10-050 подключается в соответствии со следующими рекомендациями:

• Электропитание: Напряжение питания должно находиться в пределах от 12 до 30 В постоянного тока с пульсациями не более 50 мВ. Рекомендуется использовать стабилизированный источник питания. Потребляемый ток составляет 0,15 А при 12 В или 0,2 А при 24 В.

• Аналоговый выход (0/4-20 мА): Токовая петля используется для передачи измеренного расстояния в систему управления. Погрешность аналогового выхода составляет всего ±0,1%.

• Цифровые выходы: Два программируемых цифровых выхода (DO1 и DO2) и выход ошибки (DOE) могут быть настроены для сигнализации заданных пределов, ошибок измерения или других событий.

• Цифровой вход: Один программируемый цифровой вход (DI1) может использоваться для запуска измерения, сброса или других команд.

• Последовательные интерфейсы (RS-232, RS-422/485, SSI, USB): Для передачи данных в промышленные сети и системы управления. Поддерживается протокол ASCII для интеграции с внешними устройствами.

Для подключения используются внутренние винтовые клеммы, что упрощает монтаж и обслуживание устройства. Четыре светодиода на корпусе обеспечивают наглядную индикацию статуса работы датчика.

Условия хранения и эксплуатации

Рекомендуется хранить дальномер в оригинальной упаковке в сухом, защищённом от пыли и прямых солнечных лучей месте при температуре от -40°C до +70°C и влажности до 95% (без конденсации). Перед первым включением при отрицательных температурах рекомендуется дать устройству прогреться в течение 10-15 минут.

Часто задаваемые вопросы (FAQ) о DIMETIX DAE-10-050

Вопрос: Каков максимальный диапазон измерений DIMETIX DAE-10-050?
Ответ: Максимальный диапазон измерений зависит от типа поверхности: на естественных поверхностях — до ~100 м, на специальной отражающей фольге Dimetix — до 50 м.

Вопрос: С какой точностью выполняет измерения датчик?
Ответ: Типичная точность измерений DAE-10-050 составляет ±1,0 мм (с уровнем достоверности 95,4% / 2σ). Повторяемость измерений — ±0,3 мм.

Вопрос: Какие интерфейсы для подключения к промышленным контроллерам имеет датчик?
Ответ: В базовой версии датчик оснащён интерфейсами RS-232, RS-422/RS-485, SSI и USB. Аналоговый выход (4-20 мА) и дискретные выходы позволяют подключать его напрямую к большинству промышленных контроллеров (PLC). Для интеграции в сети PROFINET, EtherNet/IP или EtherCAT требуется приобретение опционального интерфейсного модуля, установка которого возможна через съёмную крышку.

Вопрос: Можно ли использовать датчик на открытом воздухе при ярком солнечном свете?
Ответ: Да, DIMETIX DAE-10-050 специально разработан для работы в сложных условиях внешнего освещения. D-серия может выполнять замеры на тёмных поверхностях и даже под воздействием солнечного света.

Вопрос: Каков диапазон рабочих температур датчика?
Ответ: Датчик имеет расширенный диапазон рабочих температур от -40°C до +60°C, что позволяет использовать его в неотапливаемых цехах и на открытом воздухе в холодное время года.

Вопрос: Можно ли подключить несколько датчиков DIMETIX к одной линии связи?
Ответ: Да, поддерживается подключение до 100 датчиков на одной линии RS-422/RS-485, что позволяет создавать масштабируемые системы мониторинга.

Вопрос: Какова гарантия на промышленный дальномер DIMETIX DAE-10-050?
Ответ: Продавцы обычно предоставляют гарантию 12 месяцев.

Где купить промышленный лазерный дальномер DIMETIX DAE-10-050?

Вся продукция Dimetix, представленная на нашем сайте, имеет 100% оригинальное происхождение и поставляется с официальной гарантией производителя. Для уточнения наличия и актуальной стоимости, пожалуйста, свяжитесь с нашими менеджерами или оформите заказ через корзину.
