DAN-30-150: оптимальный промышленный лазерный дальномер до 150 м

Профессиональное решение для бесконтактного измерения в сложных условиях. Номер в ГРСИ РФ: 88761-23

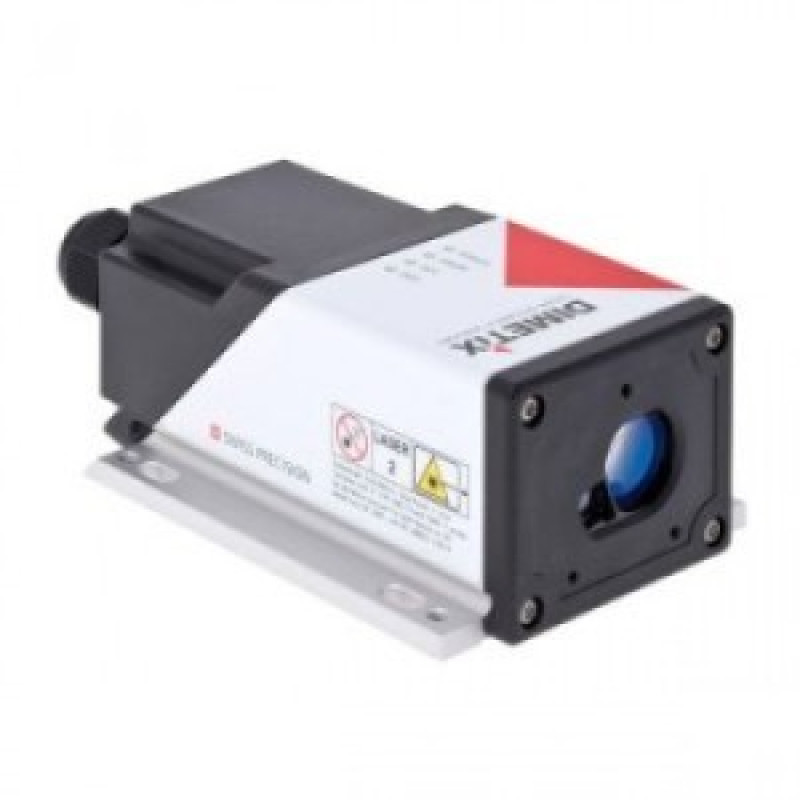

Промышленный лазерный дальномер DIMETIX DAN-30-150 (арт. 500634) от швейцарской компании Dimetix AG — это высокоточный датчик расстояния из серии D, разработанный для интеграции в системы промышленной автоматизации. Устройство обеспечивает оптимальное сочетание дальности (до 150 м), достаточной точности (±3,0 мм) и надёжности, сохраняя все ключевые преимущества D-серии: прочный корпус IP65, видимый красный лазер и расширенные возможности подключения.

DAN-30-150 — это выбор для тех, кому не нужна субмиллиметровая точность (±1 мм) моделей DAN-10-150, но критически важна уверенная работа в сложных условиях: на ярком солнце, с тёмными поверхностями, при высоких температурах в цехах. Датчик станет надёжным решением для задач контроля уровня сыпучих материалов, позиционирования кранов, измерения длины и толщины на линиях металлургических и деревообрабатывающих производств.

Ключевые особенности DIMETIX DAN-30-150

• Оптимальный диапазон измерений для средних дистанций: Устройство обеспечивает измерение расстояний от 0,05 до 150 метров. Диапазон на естественных поверхностях составляет 0,05…~100 м, а на специальной отражающей фольге Dimetix — ~40…150 м.

• Надёжная точность для промышленных задач: Типичная точность измерений составляет ±3,0 мм при доверительном интервале 2σ (уровень достоверности 95,4%). Повторяемость — ±0,7 мм. Это оптимальная точность для большинства промышленных применений.

• Высокая скорость работы: Устройство поддерживает максимальную частоту измерений до 100 Гц (версия DAN-30-150), а отдельные версии — до 250 Гц, что обеспечивает контроль и мониторинг в реальном времени.

• Надёжность в суровых условиях: Дальномер заключён в прочный корпус из алюминиевого сплава со степенью защиты IP65. Рабочая температура — от -10°C до +50°C (доступны версии с расширенным диапазоном -40…+60°C для особо тяжёлых условий).

• Работа с тёмными поверхностями и на ярком солнце: D‑серия может выполнять замеры на тёмных поверхностях и даже под воздействием солнечного света. Лазерный диод рассчитан на 50 000 часов непрерывной работы при 20°C.

• Расширенные возможности интеграции: В базовой комплектации доступны интерфейсы RS-232, RS-422/RS-485, SSI и USB. Опционально — промышленный Ethernet (PROFINET, EtherNet/IP, EtherCAT), а также PROFIBUS через внешний адаптер. Поддерживается подключение до 100 датчиков на одной линии RS-422/RS-485.

• Мощная логика управления: Датчик оснащён высокоточным аналоговым выходом 0/4…20 мА с погрешностью всего ±0,1%, одним программируемым цифровым входом, двумя программируемыми цифровыми выходами и отдельным цифровым выходом для сигнализации ошибок. Тип цифрового выхода можно выбрать: NPN, PNP, Push-Pull.

• Простота подключения и настройки: Внутренние винтовые клеммы упрощают монтаж и обслуживание. Четыре светодиода обеспечивают наглядную индикацию статуса работы.

• Видимый красный лазер: Класс лазера II (620-690 нм, <1 мВт) облегчает юстировку и настройку прибора при монтаже. Размер лазерного пятна при 100 м: 55×30 мм.

Преимущества выбора DIMETIX DAN-30-150

Промышленный дальномер DAN-30-150 создан для надёжного контроля в самых требовательных отраслях, где важна высокая производительность по доступной цене.

• Металлургия и литейное производство: Датчик успешно применяется в горячих цехах для обнаружения горячих слябов (до 2300°F / 1260°C), позиционирования ковшей и контроля зазоров.

• Автоматизация промышленных процессов: DAN-30-150 обеспечивает контроль петли в разматывателях и намотчиках, точное позиционирование кранов, тележек и штабелеров, а также измерение длины при резке.

• Логистика и крупнотоннажные склады: Датчик определяет уровень загрузки бункеров, силосов и отстойников, контролирует намотку рулонов и обеспечивает безопасную работу кранов.

• Швейцарское качество и надёжность: Dimetix — признанный мировой лидер в области промышленных лазерных измерений. Оборудование используется на атомных электростанциях, металлургических комбинатах и правительственных учреждениях.

Совместимость и интеграция

Промышленный дальномер DIMETIX DAN-30-150 совместим с широким спектром промышленного оборудования и систем:

• Промышленные контроллеры (PLC): Подключается через аналоговый выход (4-20 мА) или цифровые интерфейсы (RS-232/422/485, SSI, опционально PROFINET, EtherNet/IP, EtherCAT).

• Программное обеспечение SCADA: Данные легко интегрируются в любые системы диспетчеризации и мониторинга.

• Сетевые интерфейсы: Поддерживается до 100 датчиков на одной линии RS-422/RS-485.

• Управление внешними дисплеями: Поддерживается протокол ASCII для управления внешними дисплеями и системами визуализации.

Схема подключения и настройка

Промышленный дальномер DIMETIX DAN-30-150 подключается в соответствии со следующими рекомендациями:

• Электропитание: Напряжение питания должно находиться в пределах от 12 до 30 В постоянного тока с пульсациями не более 50 мВ. Рекомендуется использовать стабилизированный источник питания. Потребляемый ток составляет 0,15 А при 24 В.

• Аналоговый выход (0/4-20 мА): Токовая петля используется для передачи измеренного расстояния в систему управления. Погрешность аналогового выхода составляет всего ±0,1%.

• Цифровые выходы: Два программируемых цифровых выхода (DO1 и DO2) и выход ошибки (DOE) могут быть настроены для сигнализации заданных пределов, ошибок измерения или других событий. Тип выхода выбирается: NPN, PNP, Push-Pull.

• Цифровой вход: Один программируемый цифровой вход (DI1) может использоваться для запуска измерения, сброса или других команд.

• Последовательные интерфейсы (RS-232, RS-422/485, SSI, USB): Для передачи данных в промышленные сети и системы управления. Поддерживается протокол ASCII для интеграции с внешними устройствами.

Для подключения используются внутренние винтовые клеммы, что упрощает монтаж и обслуживание устройства. Четыре светодиода на корпусе обеспечивают наглядную индикацию статуса работы датчика.

Условия хранения и эксплуатации

Рекомендуется хранить дальномер в оригинальной упаковке в сухом, защищённом от пыли и прямых солнечных лучей месте при температуре от -40°C до +70°C и влажности до 95% (без конденсации). Перед первым включением при отрицательных температурах рекомендуется дать устройству прогреться в течение 10-15 минут.

Часто задаваемые вопросы (FAQ) о DIMETIX DAN-30-150

Вопрос: Каков максимальный диапазон измерений DIMETIX DAN-30-150?
Ответ: Максимальный диапазон зависит от типа поверхности: на естественных поверхностях — до ~100 м, на специальной отражающей фольге Dimetix — до 150 м.

Вопрос: С какой точностью выполняет измерения датчик?
Ответ: Типичная точность измерений DAN-30-150 составляет ±3,0 мм (с уровнем достоверности 95,4% / 2σ). Повторяемость — ±0,7 мм.

Вопрос: Какие интерфейсы для подключения к промышленным контроллерам имеет датчик?
Ответ: В базовой версии — RS-232, RS-422/RS-485, SSI и USB. Аналоговый выход (4-20 мА) и дискретные выходы позволяют подключать его напрямую к большинству промышленных контроллеров (PLC). Для интеграции в сети PROFINET, EtherNet/IP или EtherCAT требуется приобретение опционального интерфейсного модуля.

Вопрос: Можно ли использовать датчик на открытом воздухе при ярком солнечном свете?
Ответ: Да, D‑серия может выполнять замеры даже в наружных условиях с солнечной радиацией. Датчик успешно работает на ярком солнце и с тёмными поверхностями.

Вопрос: Каков диапазон рабочих температур датчика?
Ответ: Стандартная версия DAN-30-150 работает при температурах от -10°C до +50°C. Для использования при низких температурах доступны версии с расширенным диапазоном от -40°C до +60°C.

Вопрос: Можно ли подключить несколько датчиков DIMETIX к одной линии связи?
Ответ: Да, поддерживается подключение до 100 датчиков на одной линии RS-422/RS-485, что позволяет создавать масштабируемые системы мониторинга.

Вопрос: Какова гарантия на промышленный дальномер DIMETIX DAN-30-150?
Ответ: Гарантия 12 месяцев.

Где купить промышленный лазерный дальномер DIMETIX DAN-30-150?

Вся продукция Dimetix, представленная на нашем сайте, имеет 100% оригинальное происхождение и поставляется с официальной гарантией производителя. Для уточнения наличия и актуальной стоимости, пожалуйста, свяжитесь с нашими менеджерами или оформите заказ через корзину.
