DIMETIX DPE-10-500: промышленный лазерный дальномер для автоматизации

Профессиональное решение для бесконтактного измерения расстояния в самых сложных условиях. Номер в ГРСИ РФ: 88761-23

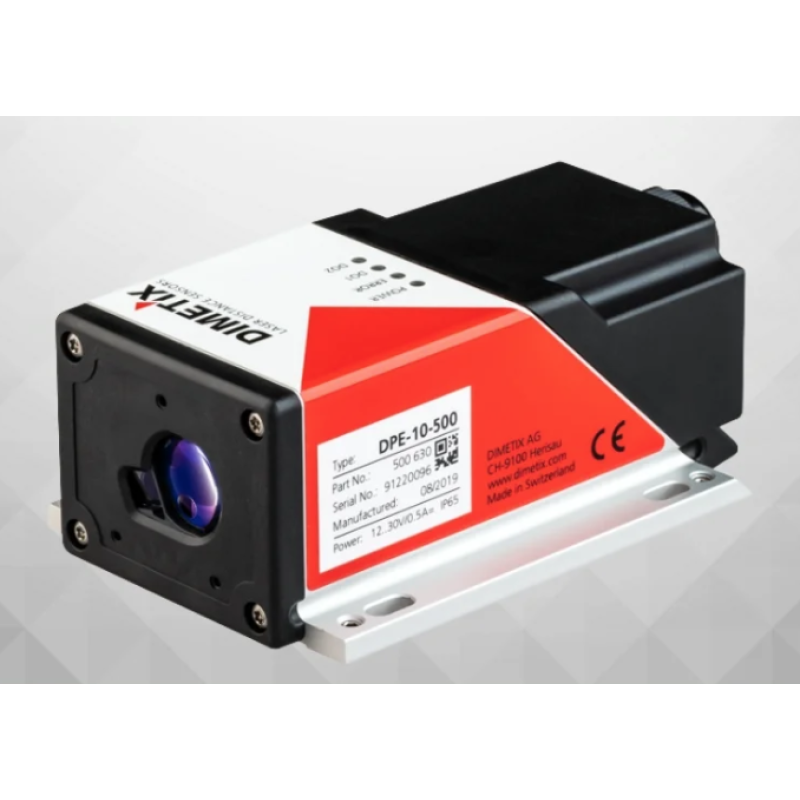

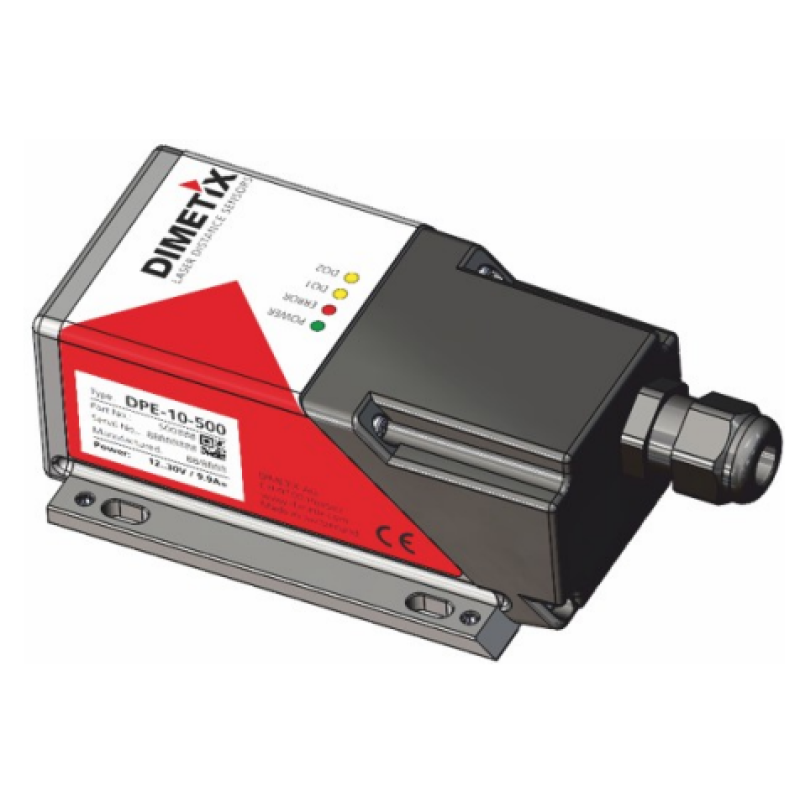

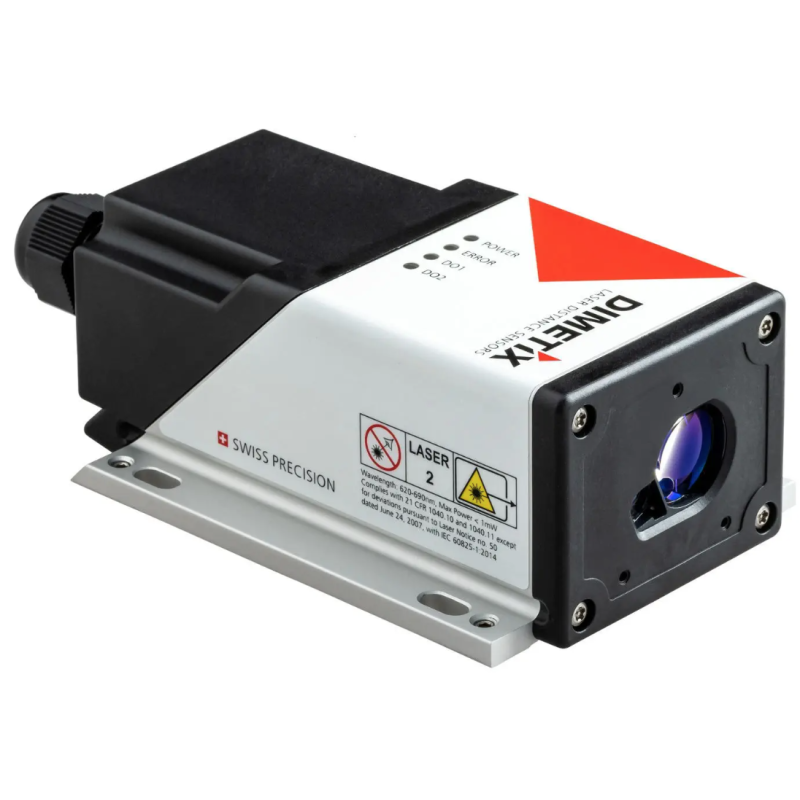

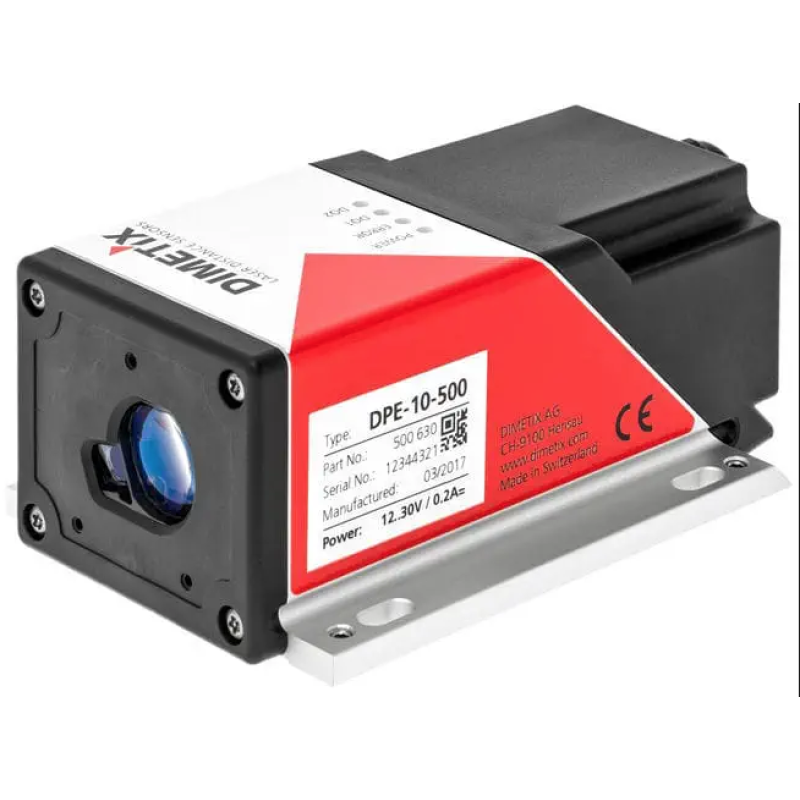

Промышленный лазерный дальномер DIMETIX DPE-10-500 — это высокоточное устройство швейцарского производства, предназначенное для бесконтактного контроля расстояний, положения и перемещения объектов в автоматизированных системах. Устройство сочетает в себе рекордную дальность (до 500 м), исключительную точность (до ±1 мм) и высокую скорость измерений (до 1 кГц на выходе), что делает его незаменимым инструментом в металлургии, горной промышленности, на логистических объектах и в любых системах автоматизации, требующих непрерывного мониторинга.

DIMETIX DPE-10-500 — это оригинальный продукт швейцарской компании Dimetix AG, прошедший полный цикл заводских испытаний и сертификацию по стандартам CE и RoHS. Использование оригинальных комплектующих гарантирует стабильную работу в течение многих лет даже в экстремальных условиях эксплуатации.

Ключевые особенности DIMETIX DPE-10-500

• Максимальная дальность и точность измерений: Диапазон измерений составляет от 0,05 до 500 метров (с использованием отражающей фольги). Типичная точность достигает ±1,0 мм при доверительном интервале 2σ (уровень достоверности 95,4%), что гарантирует правильность результатов даже при работе с удалёнными объектами. Для высокоскоростных измерений с усреднением за 1 секунду точность может достигать ±0,5 мм.

• Рекордная скорость работы: Устройство поддерживает максимальную частоту измерений до 250 Гц, а выходная частота для отслеживания быстроперемещающихся объектов достигает 1 кГц. Это идеальное решение для контроля позиционирования и мониторинга в реальном времени.

• Надёжность в суровых условиях: Дальномер заключён в прочный корпус из алюминиевого сплава со степенью защиты IP65 и способен стабильно работать при температурах от -40°C до +60°C, что делает его идеальным для наружного применения, горячих цехов и неотапливаемых складов. Долговечность лазерного диода составляет 50 000 часов при 20°C.

• Универсальность измерений: Датчик одинаково эффективно работает как по естественным поверхностям (дальность до 100 м), так и по специальной отражающей фольге Dimetix (дальность до 500 м). Может выполнять замеры на тёмных поверхностях и даже при воздействии солнечного света.

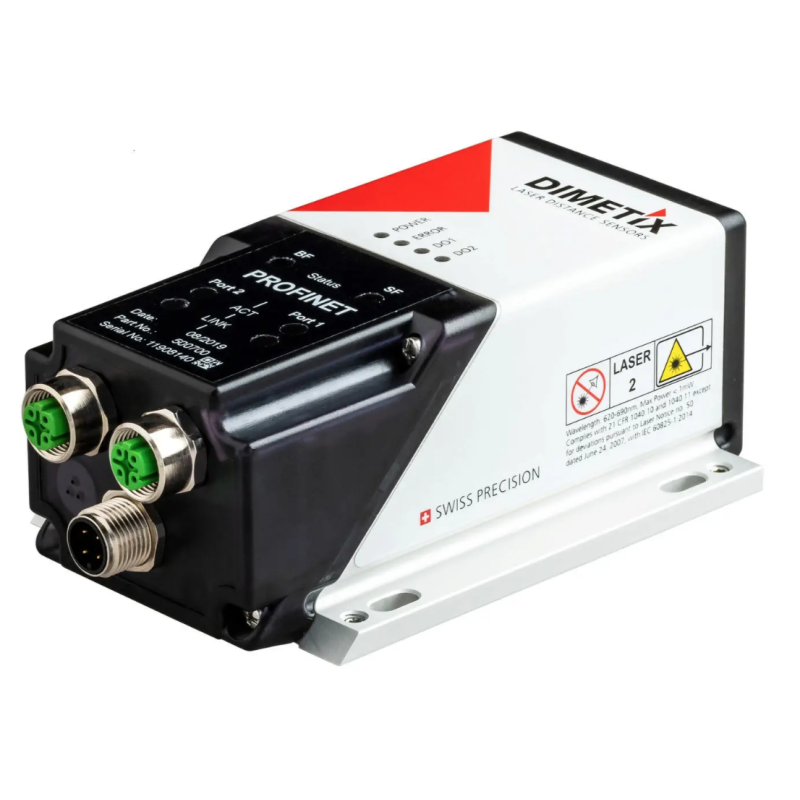

• Расширенные возможности интеграции: В базовой комплектации доступны интерфейсы RS-232, RS-422/RS-485, SSI и USB. Опционально возможна установка интерфейсов промышленного Ethernet (PROFINET, EtherNet/IP, EtherCAT и PROFIBUS через внешний адаптер).

• Мощная логика управления: Датчик оснащён высокоточным аналоговым выходом 0/4…20 мА с погрешностью всего ±0,1%, одним программируемым цифровым входом, двумя программируемыми цифровыми выходами и отдельным цифровым выходом для сигнализации ошибок. Это позволяет напрямую подключать DPE-10-500 к промышленным контроллерам (PLC), системам диспетчеризации и SCADA без дополнительных преобразователей.

• Простота подключения и настройки: Внутренние винтовые клеммы для подключения питания и интерфейсов упрощают монтаж и обслуживание устройства. Протокол ASCII позволяет управлять внешними дисплеями и системами визуализации.

• Видимый красный лазер: Класс лазера II (620-690 нм) облегчает юстировку и настройку прибора при монтаже.

Преимущества выбора DIMETIX DPE-10-500

Промышленный дальномер DPE-10-500 создан для бескомпромиссного контроля в самых требовательных отраслях.

• Металлургия и литейное производство: Дальномер идеально подходит для бесконтактного контроля уровня расплавленной стали в изложницах (мониторинг уровня жидкого металла в кристаллизаторе), позиционирования ковшей с расплавом, а также для контроля намотки рулонов и зазоров в прокатных станах.

• Автоматизация промышленных процессов: Благодаря высокой частоте измерений и широкому набору интерфейсов датчик может быть легко интегрирован в любую автоматизированную систему управления. Он отлично справляется с контролем петли в разматывателях и намотчиках, точным позиционированием кранов, тележек и штабелеров, а также с измерением длины при резке.

• Логистика и крупнотоннажные склады: Использование DPE-10-500 позволяет определять уровень загрузки бункеров, силосов и отстойников, контролировать намотку рулонов стали, бумаги или текстиля, а также обеспечивать безопасную работу кранов и исключать их столкновение.

• Надёжность, проверенная временем: Dimetix — признанный мировой лидер в области промышленных лазерных измерений. Оборудование этой швейцарской компании используется на таких сложных объектах, как атомные электростанции, металлургические комбинаты и правительственные учреждения. DPE-10-500 — это инструмент, созданный для многолетней безаварийной работы в самых суровых условиях.

• Гарантия производителя 12 месяцев.

Совместимость и интеграция

Промышленный дальномер DIMETIX DPE-10-500 совместим с широким спектром промышленного оборудования и систем:

• Промышленные контроллеры (PLC): Подключается через аналоговый выход (4-20 мА) или цифровые интерфейсы (RS-232/422/485, SSI, опционально PROFINET, EtherNet/IP, EtherCAT).

• Программное обеспечение SCADA: Данные могут быть легко интегрированы в любые системы диспетчеризации и мониторинга.

• Сетевые интерфейсы: Поддерживается до 100 датчиков на одной линии RS-422/RS-485.

• Управление внешними дисплеями: Поддерживается протокол ASCII для управления внешними дисплеями и системами визуализации.

Схема подключения и настройка

Промышленный дальномер DIMETIX DPE-10-500 подключается в соответствии со следующими рекомендациями:

• Электропитание: Напряжение питания должно находиться в пределах от 12 до 30 В постоянного тока с пульсациями не более 50 мВ. Рекомендуется использовать стабилизированный источник питания. Потребляемый ток составляет 0,5 А при 24 В или 0,8 А при 12 В.

• Аналоговый выход (0/4-20 мА): Токовая петля используется для передачи измеренного расстояния в систему управления. Погрешность аналогового выхода составляет всего ±0,1%.

• Цифровые выходы: Два программируемых цифровых выхода (DO1 и DO2) и выход ошибки (DOE) могут быть настроены для сигнализации заданных пределов, ошибок измерения или других событий.

• Цифровой вход: Один программируемый цифровой вход (DI1) может использоваться для запуска измерения, сброса или других команд.

• Последовательные интерфейсы (RS-232, RS-422/485, SSI, USB): Для передачи данных в промышленные сети и системы управления. Поддерживается протокол ASCII для интеграции с внешними устройствами.

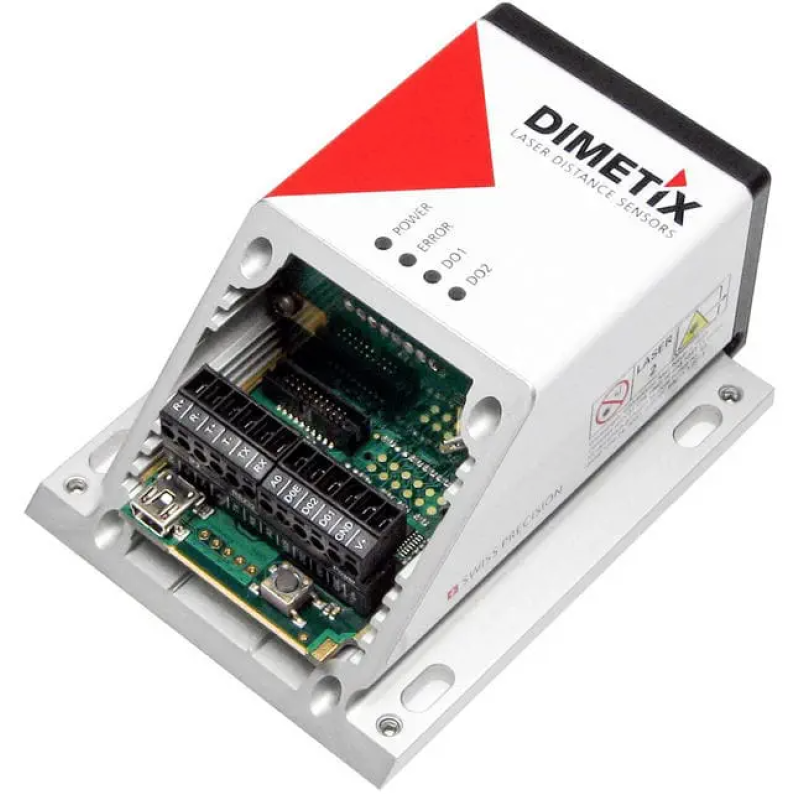

Для подключения используются внутренние винтовые клеммы, что упрощает монтаж и обслуживание устройства.

Условия хранения и эксплуатации

Рекомендуется хранить дальномер в оригинальной упаковке в сухом, защищённом от пыли и прямых солнечных лучей месте при температуре от -40°C до +70°C и влажности до 95% (без конденсации). Перед первым включением при отрицательных температурах рекомендуется дать устройству прогреться в течение 10-15 минут.

Часто задаваемые вопросы (FAQ) о DIMETIX DPE-10-500

Вопрос: На каком максимальном расстоянии можно выполнять измерения с помощью DPE-10-500?

Ответ: При использовании на естественных поверхностях максимальная дальность составляет 100 метров. Для достижения максимальной дальности в 500 метров необходимо использовать специальную отражающую фольгу Dimetix (оранжевого цвета), которая приобретается отдельно (арт. 500114).

Вопрос: С какой точностью выполняет измерения датчик?

Ответ: Типичная точность измерений DPE-10-500 составляет ±1,0 мм (с уровнем достоверности 95,4% / 2σ). При однократных измерениях с усреднением за 1 секунду точность может достигать ±0,5 мм.

Вопрос: Какие интерфейсы для подключения к промышленным контроллерам имеет датчик?

Ответ: В базовой версии датчик оснащён интерфейсами RS-232, RS-422/RS-485, SSI и USB. Аналоговый выход (4-20 мА) и дискретные выходы позволяют подключать его напрямую к большинству промышленных контроллеров (PLC). Для интеграции в сети PROFINET, EtherNet/IP или EtherCAT требуется приобретение опционального интерфейсного модуля.

Вопрос: Какую функцию выполняет опциональный подогрев датчика?

Ответ: Модель DPE-10-500 может быть оснащена функцией подогрева, которая позволяет ему корректно запускаться и работать при температурах ниже -40°C. Это критически важно для применения в условиях Крайнего Севера или на неотапливаемых складах в зимний период.

Вопрос: Можно ли использовать датчик на открытом воздухе при ярком солнечном свете?

Ответ: Да, DPE-10-500 специально разработан для работы в сложных условиях внешнего освещения. Он стабильно работает даже при воздействии прямых солнечных лучей, что подтверждается его успешным применением в карьерах и на открытых промышленных площадках. Для обеспечения максимальной дальности и устойчивости рекомендуется использовать отражающую фольгу Dimetix.

Вопрос: Сколько времени непрерывной работы выдерживает лазерный диод?

Ответ: Типичный срок службы лазерного диода составляет 50 000 часов непрерывной работы при комнатной температуре (20°C), что эквивалентно более чем 5,7 годам круглосуточной эксплуатации.

Вопрос: Какова гарантия на промышленный дальномер DIMETIX DPE-10-500?

Ответ: Продавцы обычно предоставляют гарантию 12 месяцев.

Где купить промышленный лазерный дальномер DIMETIX DPE-10-500?

Вся продукция Dimetix, представленная на нашем сайте, имеет 100% оригинальное происхождение и поставляется с официальной гарантией производителя. Для уточнения наличия и актуальной стоимости, пожалуйста, свяжитесь с нашими менеджерами или оформите заказ через корзину.
